ผู้ผลิตท่อไร้รอยต่อสเตนเลสรูปทรงพิเศษชั้นนำ
ในฐานะผู้ผลิตมืออาชีพในประเทศจีนจิไลดาต้องการให้คุณมีคุณภาพสูง ท่อไร้รอยต่อสแตนเลสรูปทรงพิเศษซึ่งผลิตโดยกระบวนการอัดขึ้นรูปร้อนแบบเดียวกับท่อไร้ตะเข็บทรงกลม แต่มีรูปทรงของแม่พิมพ์และแมนเดรลที่สร้างหน้าตัดที่ไม่เป็นวงกลมในการผ่านครั้งเดียว โลหะจะไหลผ่านพลาสติกเข้าไปในช่องว่างที่มีรูปทรง โดยเป็นรูปสี่เหลี่ยมจัตุรัส สี่เหลี่ยม หกเหลี่ยม วงรี โปรไฟล์ตัว L โปรไฟล์ตัว T หรือรูปทรงเรขาคณิตแบบกำหนดเองทั้งหมด เนื่องจากหน้าตัดทั้งหมดถูกสร้างขึ้นในจังหวะอัดครั้งเดียว ผนังจึงมีความต่อเนื่อง ไม่มีการเชื่อม ไม่มีตะเข็บ ไม่มีรอยต่อให้อ่อนตัวหรือตรวจสอบ
ทำไมท่อจึงไม่กลมเสมอไป
ท่อกลมเป็นค่าเริ่มต้นเนื่องจากวงกลมเป็นรูปร่างที่ทนทานต่อแรงกดภายในได้อย่างมีประสิทธิภาพสูงสุด แต่ไม่ใช่ทุกท่อจะมีแรงดัน บางตัวมีสารหล่อเย็นไหลผ่านแร็คเซิร์ฟเวอร์ บางชนิดทำหน้าที่เป็นส่วนประกอบโครงสร้างที่มีความสำคัญต่อการติดตั้งพื้นผิวเรียบ บางส่วนเปลี่ยนชิ้นส่วนที่ตัดเฉือนโดยที่หน้าตัดต้องตรงกับตัวเครื่องหรือช่องการไหล ในแต่ละกรณี ผู้ซื้อไม่จำเป็นต้องใช้ท่อกลม - พวกเขาต้องการรูปทรงและต้องการท่อที่ไร้รอยต่อ เนื่องจากรอยเชื่อมบนโปรไฟล์ที่ไม่ใช่ทรงกลมนั้นตรวจสอบได้ยากกว่าและมีแนวโน้มว่าจะเสียหายมากกว่าท่อทรงกลม
จิไลดา ดำเนินการเครื่องมืออัดขึ้นรูปสำหรับโปรไฟล์มาตรฐานและโปรไฟล์แบบกำหนดเองในเกรดออสเทนนิติก 304, 316, 310S, 2205 และนิกเกิลสูง ความสัมพันธ์โดยตรงของโรงงานมีความสำคัญมากกว่าท่อกลม เนื่องจากโปรไฟล์แบบกำหนดเองมักจะต้องมีการผลิตแม่พิมพ์แบบใหม่ และผู้ซื้อจำเป็นต้องพูดคุยกับผู้ที่ออกแบบและตัดเฉือนแม่พิมพ์จริงๆ ไม่ใช่บริษัทการค้าที่ส่งข้อความ
รูปร่างและที่มา
ตารางด้านล่างไม่ใช่แค็ตตาล็อกของทุกสิ่งที่เราเคยผลิต เป็นแผนผังของกลุ่มโปรไฟล์ที่เกิดขึ้นในกำหนดการผลิตของเรา ซึ่งจัดระเบียบตามตรรกะของแอปพลิเคชันที่ขับเคลื่อนแต่ละรูปร่าง
|
ประวัติโดยย่อ |
เกรดทั่วไป |
การกำหนดค่าผนัง |
สิ่งที่รูปร่างบรรลุผล |
|
สี่เหลี่ยม (ผนังเท่ากัน) |
304, 316, 2205 |
3-8 มม. ทุกด้าน |
โครงสร้างทางสถาปัตยกรรม โครงสร้าง อุปกรณ์ การวางกรอบ |
|
สี่เหลี่ยม (ผนังเท่ากัน) |
304, 316 |
3-6 มม |
ถาดสายเคเบิล ท่อร้อยสาย ผ้าห่อตัวแลกเปลี่ยนความร้อน |
|
สี่เหลี่ยมจัตุรัส (ผนังไม่เท่ากัน) |
304, 316 |
3.3 มม. x 3 ด้าน + ฐาน 13 มม |
การระบายความร้อนด้วยของเหลวของศูนย์ข้อมูล AI - แผ่นเย็นแบบตรงไปยังชิป |
|
หกเหลี่ยม |
316, 2205 |
4-8 มม |
สต็อกตัวยึด, ตัวเรือนเซ็นเซอร์, ซีลโรตารี |
|
เครื่องเดินวงรี |
304, 316 |
2-5 มม |
ท่อจ่ายของเหลวหน้ากว้าง การเดินท่อก๊าซทางการแพทย์ |
|
L-โปรไฟล์ |
316L, 2205 |
4-10 มม |
การเสริมมุม, ฉากยึด, การเปลี่ยนมุมโครงสร้าง |
|
T-โปรไฟล์ |
304, 316 |
4-8 มม |
ฉากกั้น ตัวแบ่ง รางรองรับภายในถัง |
|
กำหนดเอง (เพื่อการวาดภาพ) |
เกรดที่สามารถอัดขึ้นรูปได้ |
ตามข้อกำหนด |
รูปทรงที่ผู้ซื้อกำหนดสำหรับอุปกรณ์ที่เป็นกรรมสิทธิ์ |
โปรไฟล์สี่เหลี่ยมจัตุรัสและสี่เหลี่ยมที่มีผนังเท่ากันนั้นตรงไปตรงมาที่สุด - ช่องว่างของแม่พิมพ์จะสม่ำเสมอรอบปริมณฑล และโลหะจะไหลอย่างสมมาตร โปรไฟล์ผนังที่ไม่เท่ากันนั้นมีความต้องการมากกว่า เมื่อผนังด้านหนึ่งหนากว่าผนังอื่นอย่างเห็นได้ชัด - ฐาน 13 มม. เทียบกับด้าน 3.3 มม. ในท่อทำความเย็น AI - โลหะจะต้องเติมเต็มช่องที่ลึกกว่าในด้านหนึ่งในขณะที่ยังคงผนังด้านอื่นที่บางกว่าไว้ ซึ่งต้องมีการออกแบบแม่พิมพ์อย่างระมัดระวังและการกระจายอุณหภูมิก่อนเพื่อป้องกันการเติมหรือการฉีกขาดที่ไม่สมบูรณ์ที่การเปลี่ยนผ่านของผนังบาง
แอปพลิเคชั่นระบายความร้อนของศูนย์ข้อมูล AI
ความต้องการspecial shaped stainless steel seamless tubeลักษณะการเปลี่ยนแปลงในปี 2023 ก่อนหน้านั้น โปรไฟล์แบบกำหนดเองคือคำสั่งซื้อเฉพาะสำหรับผู้ผลิตอุปกรณ์ - ตัวเรือนปั๊มที่นี่ และตัวยึดเซ็นเซอร์ที่นั่น แล้วAIก็เกิดขึ้น
คลัสเตอร์การฝึกซ้อม AI สมัยใหม่ดึงพลังงานได้ 130 ถึง 250 กิโลวัตต์ต่อแร็ค และความหนาแน่นของพลังงานก็เพิ่มขึ้น ความเย็นของอากาศไม่สามารถตามทันได้ การระบายความร้อนด้วยของเหลวไม่ใช่ทางเลือกอีกต่อไป - เป็นกลยุทธ์การจัดการระบายความร้อนเพียงกลยุทธ์เดียวที่ปรับขนาดให้ครอบคลุมวิทยาเขต AI ขนาดกิกะวัตต์ ท่อส่งน้ำหล่อเย็นที่วิ่งจาก CDU (หน่วยจ่ายน้ำหล่อเย็น) ไปยังแผ่นเย็นบน GPU แต่ละตัวจะต้องไม่มีการรั่วซึม ทนต่อการกัดกร่อน และมีความแม่นยำทางเรขาคณิต การรั่วไหลภายในแร็คเซิร์ฟเวอร์ที่เต็มไปด้วย GPU ไม่ใช่เหตุการณ์การบำรุงรักษา แต่เป็นการสูญเสียเงินทุน
นี่คือที่มาของท่อสี่เหลี่ยมที่มีผนังไม่เท่ากัน แผ่นเย็นที่ติดตั้งบนดาย GPU โดยตรงจำเป็นต้องมีฐานแบนและหนาสำหรับการสัมผัสความร้อน และผนังด้านข้างบางเพื่อเพิ่มประสิทธิภาพน้ำหนักและการไหล โปรไฟล์การผลิตมาตรฐานของเราสำหรับการใช้งานนี้คือ 3.3 มม. ในสามด้าน และ 13 มม. บนฐาน อัดขึ้นรูปด้วยท่อไร้รอยต่อ 304 หรือ 316 ฐานหนาให้มวลความร้อนและพื้นผิวการติดตั้ง ด้านที่บางช่วยลดน้ำหนักและช่วยให้ยึดท่อเข้ากับโครงสร้างชั้นวางได้ รอยเชื่อมที่เทียบเท่ากันจะมีรอยต่อตามฐาน - ตำแหน่งที่หน้าสัมผัสความร้อนเกิดขึ้นและจุดรั่วที่ทำให้เกิดภัยพิบัติอย่างแน่นอน
สำหรับท่อร่วมกระจาย CDU ถึงชั้นวาง เราจัดหาท่อไร้ตะเข็บสี่เหลี่ยมใน 304 และ 316 ที่จะจ่ายน้ำหล่อเย็นผ่านทางเดินของชั้นวาง เหล่านี้เป็นโปรไฟล์ขนาดใหญ่ โดยทั่วไปจะมีขนาด 50 มม. x 25 มม. พร้อมผนัง 3 มม. บรรทุกน้ำเย็นหรือส่วนผสมไกลคอลที่ 0.3 ถึง 0.8 บาร์ โครงสร้างที่ไร้รอยต่อช่วยลดความเสี่ยงที่ตะเข็บจะขาดภายใต้การสั่นสะเทือนระยะยาวจากการหมุนเวียนของปั๊ม
สำหรับการปรับใช้แบบไฮเปอร์สเกล โดยทั่วไปผู้ซื้อจะเป็น EPC สำหรับศูนย์ข้อมูลหรือผู้รวมระบบระบายความร้อนด้วยของเหลว ไม่ใช่ผู้ผลิตเซิร์ฟเวอร์ โดยจะระบุรูปทรงโปรไฟล์ เกรด ความหยาบผิวภายใน (Ra ต่ำกว่า 1.6 ไมโครเมตรเพื่อความสะอาดของน้ำหล่อเย็น) และความยาว RFQ มักจะมีภาพวาดที่มีความคลาดเคลื่อนบวกหรือลบ 0.1 มม. ในขนาดวิกฤต ผู้ผลิตในจีน Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. ผลิตตามแบบและจัดส่งพร้อมกับรายงานการตรวจสอบขนาดที่แมปทุกมิติที่ระบุ
แอปพลิเคชันอื่นๆ ที่ขับเคลื่อนโปรไฟล์แบบกำหนดเอง
นอกเหนือจากการระบายความร้อนด้วย AI แล้ว ท่อสเตนเลสสตีลไร้ตะเข็บรูปทรงพิเศษยังรองรับการใช้งานที่หน้าตัดต้องทำงานทางกล ไม่ใช่แค่ประกอบด้วยของเหลว:
ท่อหกเหลี่ยมสำหรับการใช้งานตัวยึดและเซ็นเซอร์ พื้นผิวเรียบทั้ง 6 ด้านเป็นพื้นเรียบหรือระนาบยึด ในรุ่น 316 และ 2205 ท่อหกเหลี่ยมถูกกลึงเข้ากับน็อตข้อต่อและตัวเรือนเซ็นเซอร์สำหรับการบริการนอกชายฝั่งและด้านเคมี โครงสร้างที่ไร้รอยต่อหมายความว่ารูเจาะจะมีศูนย์กลางอยู่ที่โปรไฟล์ฐานสิบหก ท่อที่เชื่อมจะมีรอยเชื่อมที่ไม่สมมาตรซึ่งรบกวนรูปทรงของรูเจาะ
ท่อทรงรีสำหรับการกำหนดเส้นทางแบบ Low Profile เมื่อสายของไหลต้องผ่านช่องว่างแคบระหว่างสองส่วนประกอบ ท่อทรงรีจะมีพื้นที่การไหลเท่ากับท่อกลมที่มีเส้นผ่านศูนย์กลางเล็กกว่า แต่จะพอดีกับความสูงของโปรไฟล์ที่ต่ำกว่า ใช้ในท่อร่วมก๊าซทางการแพทย์ การกำหนดเส้นทางท่อการบินและอวกาศ และชุดอุปกรณ์แลกเปลี่ยนความร้อนขนาดกะทัดรัด
โปรไฟล์ L และ T สำหรับการเปลี่ยนโครงสร้าง แทนที่จะเชื่อมเหล็กฉากหรือทีบาร์กับพื้นผิวท่อ ผู้ซื้อจะระบุโปรไฟล์ L หรือ T ที่อัดขึ้นรูปเป็นชิ้นเดียว การเปลี่ยนผ่านอย่างราบรื่นระหว่างขาทั้งสองข้างช่วยลดความเข้มข้นของความเค้นที่รัศมีรากของรอยเชื่อม โปรไฟล์เหล่านี้จะปรากฏภายในถัง แผ่นกั้นภาชนะรับแรงดัน และส่วนรองรับทางสถาปัตยกรรม ซึ่งการตรวจสอบรอยเชื่อมไม่สามารถทำได้
สี่เหลี่ยมจัตุรัสและสี่เหลี่ยมสำหรับงานสถาปัตยกรรมและโครงสร้าง โครงอุปกรณ์ อุปกรณ์รองรับสายพานลำเลียง การจัดการสายเคเบิล ใน 304 เหล่านี้เป็นโปรไฟล์สินค้าโภคภัณฑ์ - แต่ท่อสี่เหลี่ยมไร้ตะเข็บใน 2205 หรือ 310S รองรับการใช้งานโครงสร้างที่มีความเค้นสูงหรืออุณหภูมิสูง โดยที่ตะเข็บเชื่อมจะเป็นจุดเริ่มต้นของความล้า
- View as

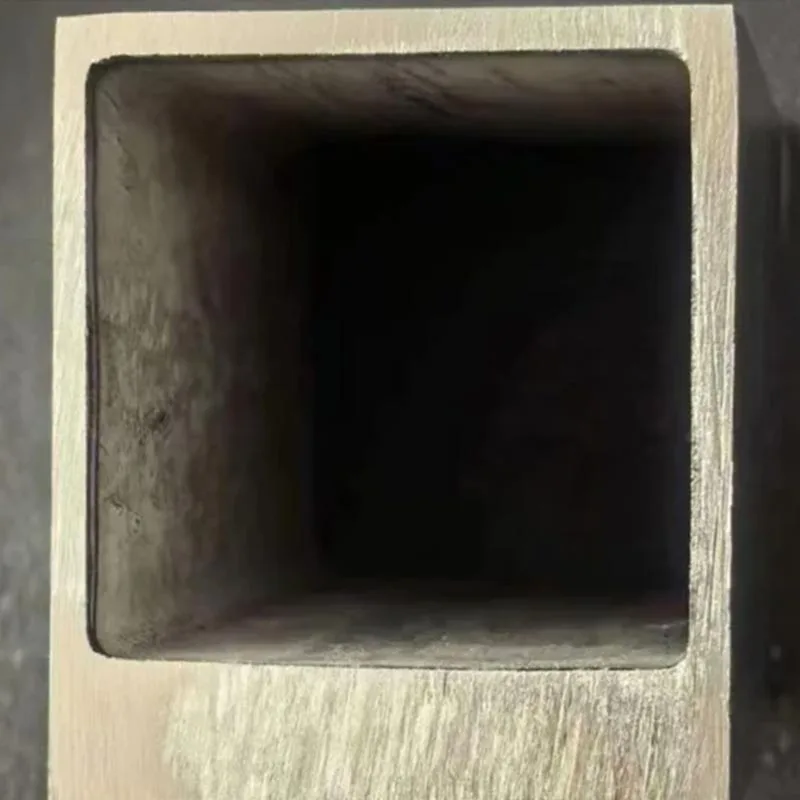

ท่อระบายความร้อนด้วยของเหลวของศูนย์ข้อมูล
ท่อระบายความร้อนด้วยของเหลวของศูนย์ข้อมูลของโรงงาน JILAIDA ไม่ใช่ SKU เดียว — สถาปัตยกรรมระบายความร้อนด้วยของเหลวห้าแบบใช้งานในศูนย์ข้อมูลการผลิตในปัจจุบัน และแต่ละท่อมีความต้องการที่แตกต่างกัน ลูปแผ่นเย็นนำน้ำปราศจากไอออนหรือไกลคอลเจือจางจากท่อร่วมระดับชั้นวางไปยังแผ่นเย็นทองแดงบนแพ็คเกจ CPU และ GPU การแช่เฟสเดียวจะทำให้เซิร์ฟเวอร์จมอยู่ในของเหลวอิเล็กทริก ท่อเป็นวงรองที่ดึงความร้อนผ่านตัวแลกเปลี่ยนความร้อนด้านข้างชั้นวาง

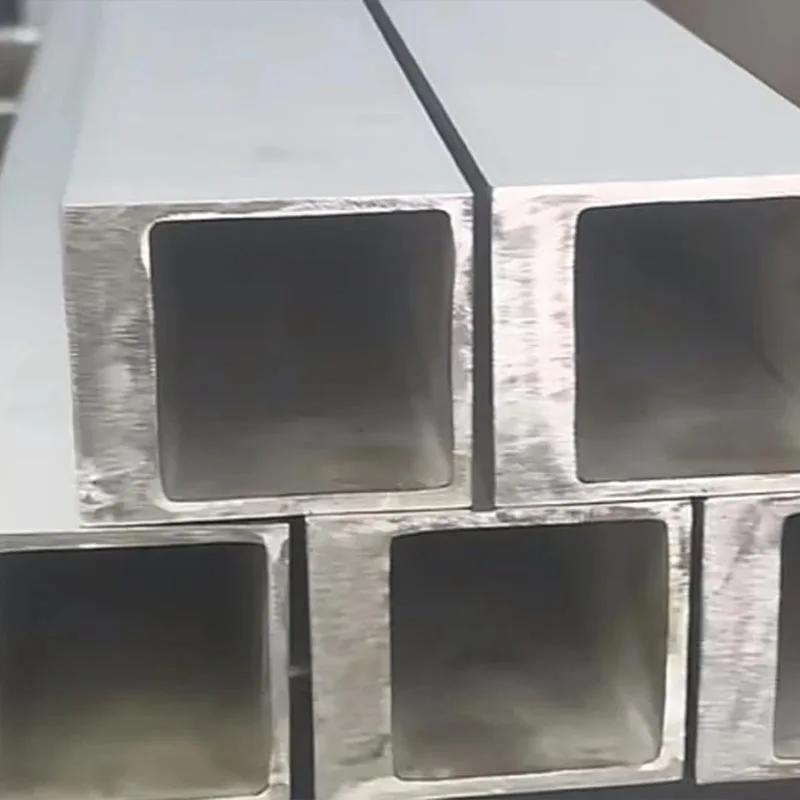

ท่อเหล็กอัดรีดสี่เหลี่ยมสแตนเลส
Ji lai da เป็นผู้ผลิตท่ออัดรีดสเตนเลสสตีลแบบสี่เหลี่ยมระดับมืออาชีพของจีน โดยนำเสนอท่อสี่เหลี่ยมอัดร้อนแบบไร้ตะเข็บที่มีความสมบูรณ์ของแรงดันที่เหนือกว่า ประสิทธิภาพการระบายความร้อน และหน้าตัดที่ปรับแต่งเอง ต่างจากท่อสี่เหลี่ยมแบบเชื่อม ท่อเหล่านี้ถูกสร้างขึ้นจากเหล็กแท่งเดี่ยวโดยไม่มีตะเข็บเชื่อมหรือมุมที่อ่อนแอ ทำให้มั่นใจได้ถึงความแข็งแรงสูง ทนต่อการกัดกร่อนได้ดีขึ้น และความเสถียรของขนาดที่ดีเยี่ยม มีจำหน่ายในเกรด 304, 316, 310, 310S, 316L และเกรดสเตนเลสออสเทนนิติกอื่นๆ โรงงานของเรานำเสนอโซลูชันที่ปรับแต่งได้ เอกสาร MTC และอุปทานขายส่งโดยตรงสำหรับผู้ซื้อในอุตสาหกรรมทั่วโลก
316 ท่อสี่เหลี่ยมอัดรีด
Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. ผลิตท่อสี่เหลี่ยมอัดรีด 316 โดยใช้เทคโนโลยีการอัดขึ้นรูปร้อน มอบโครงสร้างชิ้นเดียวที่ไร้รอยต่อโดยไม่มีตะเข็บเชื่อม สแตนเลส 316 มีโมลิบดีนัม 2-3% ทำให้ทนทานต่อการกัดกร่อนแบบรูพรุนและรอยแยกได้ดีกว่าวัสดุเกรด 304 อย่างเห็นได้ชัด ท่อสี่เหลี่ยมอัดรีด 316 จาก Ji lai da เหมาะอย่างยิ่งสำหรับการสัมผัสน้ำเค็ม การแปรรูปทางเคมี และสภาพแวดล้อมใดๆ ที่ต้องคำนึงถึงการกัดกร่อนที่เกิดจากคลอไรด์ ทั้งหมดนี้มีราคาที่ต่ำกว่าท่อสี่เหลี่ยมโลหะผสมนิกเกิลอย่างมาก

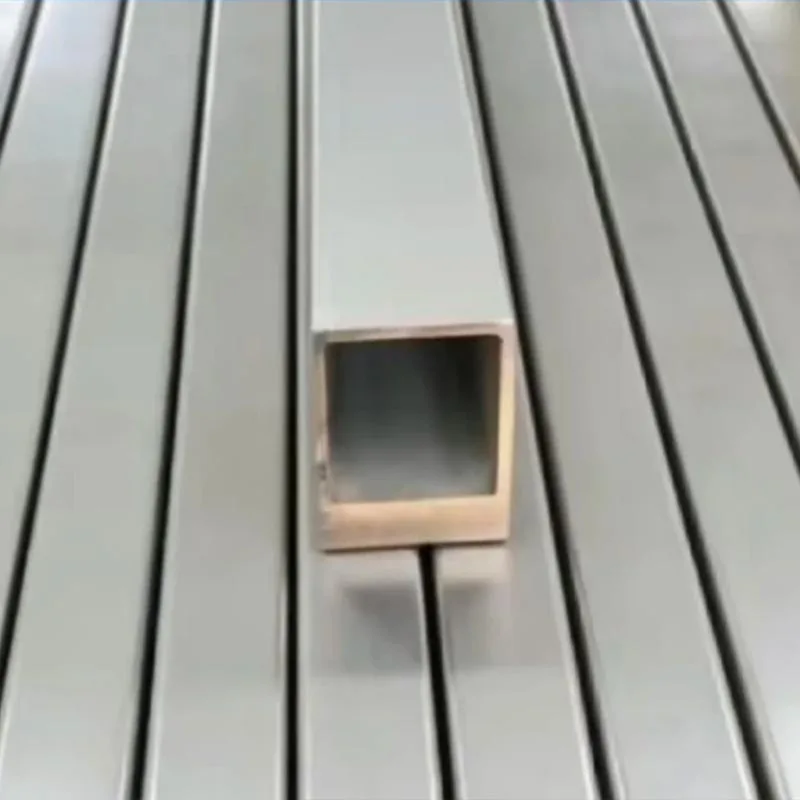

ท่อสี่เหลี่ยมอัดรีด 304
304 เป็นเหล็กกล้าไร้สนิมที่ใช้กันอย่างแพร่หลายมากที่สุดในโลก และด้วยเหตุผลที่ดี ให้ความต้านทานการกัดกร่อนที่มั่นคง ขึ้นรูปได้ดี และความแข็งแรงทางกลที่เชื่อถือได้โดยมีต้นทุนวัสดุต่ำที่สุดในตระกูลสเตนเลส ท่อสี่เหลี่ยมอัดขึ้นรูป 304 จาก Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. นำข้อดีแบบเดียวกันนี้มาสร้างเป็นโปรไฟล์สี่เหลี่ยมจัตุรัสที่ไร้รอยต่อผ่านการอัดขึ้นรูปร้อน ทำให้คุณได้ท่อชิ้นเดียวโดยไม่มีตะเข็บเชื่อมในราคาที่โลหะผสมนิกเกิลและแม้แต่ 316 ไม่สามารถสัมผัสได้ หากโครงการของคุณไม่เผชิญกับคลอไรด์หรืออุณหภูมิที่สูงมาก 304 ก็เป็นตัวเลือกทางเศรษฐกิจที่ชาญฉลาดที่สุดเกือบทุกครั้ง
ท่อระบายความร้อนด้วยของเหลว AI
ท่อระบายความร้อนด้วยของเหลว AI เป็นโปรไฟล์รูปทรงไร้รอยต่อรีดร้อนที่ออกแบบมาเพื่อส่งสารหล่อเย็นโดยตรงกับส่วนประกอบที่สร้างความร้อนภายในชั้นวางการฝึกอบรม AI โดยที่ตู้เดียวสามารถดึงพลังงานได้ 100 kW และการระบายความร้อนด้วยอากาศไม่สามารถขจัดความหนาแน่นของความร้อนนั้นอีกต่อไปด้วยกำลังพัดลมหรือระดับเสียงที่ยอมรับได้ ท่อมีหน้าตัดของผนังไม่เท่ากัน: 3.3 มม. ที่ทั้งสามด้านและ 13 มม. ที่หน้ากระจายความร้อน ช่วยลดความยาวเส้นทางการระบายความร้อนในส่วนที่สำคัญที่สุด
การออกแบบแม่พิมพ์ทำงานอย่างไร และเหตุใดจึงส่งผลต่อคำพูดของคุณ?
เมื่อผู้ซื้อส่งแบบร่างสำหรับโปรไฟล์ที่กำหนดเอง คำถามแรกไม่ใช่ "เราจะสร้างมันขึ้นมาได้ไหม" คำถามแรกคือ "การไหลของโลหะสามารถเติมรูปร่างนี้ในครั้งเดียวได้หรือไม่" โลหะจะไหลภายใต้แรงอัดตามเส้นทางที่มีความต้านทานน้อยที่สุด ช่องที่ลึกและแคบในแม่พิมพ์ เช่น ผนังฐาน 13 มม. ของท่อทำความเย็น AI จะเติมเป็นอันดับสุดท้ายและเติมช้าที่สุด หากอุณหภูมิอุ่นไม่เท่ากันทั่วทั้งบิลเล็ต ด้านที่เย็นกว่าจะต้านทานการไหล และท่อจะเกิดการเติมที่ไม่สมบูรณ์บนผนังหนา
เราจัดการเรื่องนี้ผ่านการออกแบบแม่พิมพ์: รูปทรงของโพรงประกอบด้วยเทเปอร์และรัศมีการเปลี่ยนผ่านที่เป็นแนวทางการไหลของโลหะ ระบบทำความร้อนแบบเหนี่ยวนำจะรักษาแท่งเหล็กไว้ที่อุณหภูมิการตีขึ้นรูปภายในอุณหภูมิบวกหรือลบ 15 องศา และความเร็วการกดจะถูกปรับเทียบตามความต้องการการเติมของโปรไฟล์ - ช้าลงสำหรับโพรงลึก เร็วกว่าสำหรับรูปร่างตื้นและสมมาตร
สำหรับโปรไฟล์มาตรฐาน (สี่เหลี่ยมจัตุรัส สี่เหลี่ยม หกเหลี่ยม) เรามีเครื่องมืออยู่แล้วและสามารถเสนอราคาได้ทันที สำหรับโปรไฟล์แบบกำหนดเอง การผลิตแม่พิมพ์ใหม่จะใช้เวลา 15 ถึง 20 วันทำการ ต้นทุนแม่พิมพ์จะตัดจำหน่ายเป็นราคาต่อเมตรสำหรับใบสั่งผลิตที่สูงกว่า 500 เมตร สำหรับคำสั่งซื้อจำนวนน้อยกว่า จะต้องเสียค่าเครื่องมือเพียงครั้งเดียว นี่คือเหตุผลที่เราขอปริมาณทั้งหมดใน RFQ โดยจะกำหนดว่าต้นทุนแม่พิมพ์จะกระจายไปตามคำสั่งซื้อหรือคิดแยกกัน
ขนาดและความคลาดเคลื่อน
|
พารามิเตอร์ |
โปรไฟล์มาตรฐาน |
โปรไฟล์ที่กำหนดเอง |
|
ภาพตัดขวาง |
10 x 10 มม. ถึง 80 x 80 มม |
ต่อการวาดภาพของผู้ซื้อ |
|
ความหนาของผนัง |
2 ถึง 10 มม |
2 ถึง 13 มม. (มีผนังไม่เท่ากัน) |
|
ความยาว |
3000 ถึง 6000 มม |
3000 ถึง 6000 มม |
|
ความคลาดเคลื่อนของหน้าตัด |
+/- 0.3 มม |
+/- 0.1 มม. (ความแม่นยำ), +/- 0.3 มม. (มาตรฐาน) |
|
ความอดทนของผนัง |
+/- 10% |
+/- 8% (ความแม่นยำ), +/- 12% (มาตรฐาน) |
|
ความตรง |
<= 2 มม. ต่อเมตร |
<= 1.5 มม. ต่อเมตร (ความแม่นยำ) |
|
พื้นผิว |
ดอง ขัด หรืออบอ่อน |
ตามข้อกำหนด |
|
รัศมีมุม |
1 ถึง 3 มม. (มาตรฐาน) |
ต่อรูปวาด |
ผู้ซื้อจะระบุค่าความคลาดเคลื่อนที่แม่นยำโดยต้องการให้ท่อพอดีกับตัวเครื่องหรือจับคู่กับส่วนประกอบอื่นโดยไม่มีช่องว่าง ยิ่งพิกัดความเผื่อเข้มงวด อัตราการผลิตก็จะช้าลงและต้นทุนต่อเมตรก็จะสูงขึ้นตามไปด้วย สำหรับการใช้งานด้านโครงสร้างและสถาปัตยกรรมส่วนใหญ่ ความคลาดเคลื่อนมาตรฐานก็เพียงพอแล้ว
กลยุทธ์ด้านวัสดุและการกัดกร่อน
การเลือกเกรดสำหรับท่อสเตนเลสสตีลไร้ตะเข็บรูปทรงพิเศษเป็นไปตามตรรกะเดียวกันกับท่อกลม แต่ต้องพิจารณาเพิ่มเติม: การใช้งานอาจต้องใช้รูปทรงที่เป็นส่วนประกอบของโครงสร้าง ไม่ใช่แค่ตัวพาของเหลวเท่านั้น ในกรณีดังกล่าว คุณสมบัติทางกลมีความสำคัญพอๆ กับความต้านทานการกัดกร่อน
304. วัตถุประสงค์ทั่วไป ท่อสี่เหลี่ยมทางสถาปัตยกรรม โครงอุปกรณ์ โครงสร้างที่ไม่กัดกร่อน ต้นทุนต่ำสุด.
316 และ 316L. สภาพแวดล้อมที่มีคลอไรด์ อุปกรณ์ทางทะเล โครงสร้างชายฝั่ง ท่อทำความเย็น AI ซึ่งสารหล่อเย็นมีไกลคอลหรือน้ำเกลือยับยั้ง ระบุ 316L เมื่อโปรไฟล์จะถูกเชื่อมเข้ากับชุดประกอบขนาดใหญ่
310S. โครงสร้างที่มีอุณหภูมิสูง โครงเตา, ส่วนรองรับเตาเผา, อุปกรณ์ติดตั้งระบบบำบัดความร้อน เคมี 25Cr-20Ni มีความต้านทานการเกิดออกซิเดชันถึง 1150 C
2205 ดูเพล็กซ์ เมื่อโปรไฟล์ต้องรับภาระทางกลในสภาพแวดล้อมที่มีคลอไรด์ อัตราผลตอบแทนที่ 450 MPa หมายความว่าหน้าตัดสามารถบางกว่า 316 ลิตรได้สำหรับความจุโครงสร้างเดียวกัน ใช้ในส่วนประกอบโครงสร้างแพลตฟอร์มนอกชายฝั่งและภายในโรงงานแยกเกลือ
ออสเทนนิติกนิกเกิลสูง (Р20Н25 / 03Р20Н25) โปรไฟล์สำหรับอุปกรณ์เคมีในตลาด CIS ที่ต้องการความต้านทานต่อกรดปานกลางโดยมีต้นทุนที่ต่ำกว่าโลหะผสมนิกเกิล ตัวแปรคาร์บอนต่ำป้องกันอาการแพ้ในโปรไฟล์ที่จะเชื่อมปลายน้ำ
การตรวจสอบและจัดทำเอกสาร
การจัดส่งท่อไร้รอยต่อสเตนเลสรูปทรงพิเศษทุกครั้งจาก Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. มีมาตรฐาน EN 10204 3.1 MTC โดยมี 3.2 ตามคำขอ แพ็คเกจเอกสารประกอบด้วย:
• ใบรับรองการทดสอบวัสดุ (EN 10204 3.1 หรือ 3.2)
• รายงานการวิเคราะห์ทางเคมี (สแกนองค์ประกอบทั้งหมด)
• รายงานการทดสอบทางกล (แรงดึง, ผลผลิต, การยืดตัว, ความแข็ง)
• รายงานการตรวจสอบมิติ (หน้าตัด ความหนาของผนัง ความยาว ความตรง รัศมีมุม)
• บันทึกการตรวจสอบด้วยภาพและพื้นผิว
• การทดสอบเพิ่มเติมหากระบุไว้: PMI, อัลตราโซนิค, ไฮโดรสแตติก
สำหรับแอปพลิเคชันศูนย์ข้อมูล AI ผู้ซื้อมักขอรายงานแผนที่มิติเพิ่มเติมที่เปรียบเทียบทุกมิติการวาดที่ระบุกับค่าที่วัดได้บนหลอดตัวอย่างจากขั้นตอนการผลิต เราจัดทำรายงานนี้โดยไม่มีค่าใช้จ่ายเพิ่มเติมเมื่อผู้ซื้อส่งแบบพร้อมคำบรรยายที่ยอมรับได้ ISO 9001 ควบคุมระบบคุณภาพ มีการตรวจสอบ SGS, BV และ TUV
ขั้นตอนการสั่งซื้อ
ส่ง RFQ โดยมีสิ่งต่อไปนี้:
1. เรขาคณิตของโปรไฟล์ สำหรับรูปร่างมาตรฐาน (สี่เหลี่ยมจัตุรัส สี่เหลี่ยม หกเหลี่ยม) ให้ระบุขนาด สำหรับโปรไฟล์แบบกำหนดเอง ให้แนบภาพวาดที่มีพิกัดความเผื่อและรัศมีมุม
2.เกรดและมาตรฐาน UNS หรือมาตรฐานระดับชาติที่เทียบเท่า ระบุว่าจำเป็นต้องมีการรับรองแบบสองมาตรฐานหรือไม่
3. การกำหนดค่าผนัง ผนังเท่ากัน (ระบุความหนา) หรือผนังไม่เท่ากัน (ระบุแต่ละผนัง) ผนังที่ไม่เท่ากันให้ระบุว่าผนังไหนหนาและหันไปทางไหน
4. ความยาวและปริมาณ รวมเมตรหรือจำนวนชิ้น สำหรับโปรไฟล์แบบกำหนดเองที่ต้องใช้เครื่องมือใหม่ การสั่งซื้อขั้นต่ำคือ 300 กก. หรือ 200 เมตร แล้วแต่จำนวนใดจะมากกว่า
5. การตกแต่งพื้นผิว ดอง (มาตรฐาน) ขัด (ระบุ Ra) หรืออบอ่อน
6. เอกสารประกอบ EN 10204 3.1 หรือ 3.2 รายการการทดสอบเสริม สำหรับแอปพลิเคชันการระบายความร้อนด้วย AI ให้ระบุว่าจำเป็นต้องมีรายงานแผนที่มิติหรือไม่
7. เงื่อนไขการจัดส่ง FOB เซี่ยงไฮ้, CIF ไปยังท่าเรือของคุณหรือ DDP ไปยังสถานที่ของคุณ ผู้ซื้อในตะวันออกกลางและอินเดียมักชอบ CIF ผู้ซื้อในเอเชียตะวันออกเฉียงใต้มักจะเสนอชื่อผู้จัดส่งของตนเองสำหรับ FOB
คำถามที่พบบ่อย
คุณสามารถสร้างโปรไฟล์ที่ไม่อยู่ในตารางได้หรือไม่?
ใช่. ตารางครอบคลุมโปรไฟล์ที่เกิดซ้ำ เราได้ผลิตช่องตัว U ท่อรูปตัว D โปรไฟล์หลายเซลล์ และโปรไฟล์ที่มีโครงภายใน ส่งแบบร่างแล้วเราจะประเมินว่ารูปทรงนั้นสามารถอัดขึ้นรูปได้หรือไม่ ข้อจำกัดหลักคือโลหะสามารถเติมเต็มทุกช่องในแม่พิมพ์ในการผ่านครั้งเดียวโดยไม่ฉีกขาดหรือไม่
ระยะเวลารอคอยสำหรับโปรไฟล์ที่กำหนดเองคือเท่าไร?
เครื่องมือที่มีอยู่ (สี่เหลี่ยมมาตรฐาน สี่เหลี่ยม หกเหลี่ยม): 3 ถึง 4 สัปดาห์ การผลิตแม่พิมพ์ใหม่: เพิ่ม 15 ถึง 20 วันทำการ หลังจากดำเนินการผลิตครั้งแรก คำสั่งซื้อที่ตามมาจะใช้แม่พิมพ์เดิมและระยะเวลารอคอยสินค้าลดลงเป็นช่วงมาตรฐาน เราเก็บเครื่องมือไว้สำหรับการสั่งซื้อซ้ำโดยไม่มีค่าจัดเก็บ
คุณสามารถสร้างโปรไฟล์ผนังที่ไม่เท่ากันในเกรดอื่นที่ไม่ใช่ 304 และ 316 ได้หรือไม่
ใช่ แต่หน้าต่างที่ปลอมแปลงได้จะแน่นกว่าสำหรับ 2205 และ 310S การเติมโพรงลึกบนผนังหนาต้องใช้แรงกดที่สูงขึ้นและความเร็วที่ช้าลง และเกรดโลหะผสมสูงต้านทานการไหลที่รุนแรงยิ่งขึ้น เราจะยืนยันความเป็นไปได้ตามรูปวาด สามารถใช้โปรไฟล์แบบกำหนดเอง Inconel 718 และ C276 ได้ แต่ต้องมีการตั้งเวลาแคมเปญโดยเฉพาะและระยะเวลาดำเนินการที่นานกว่า
